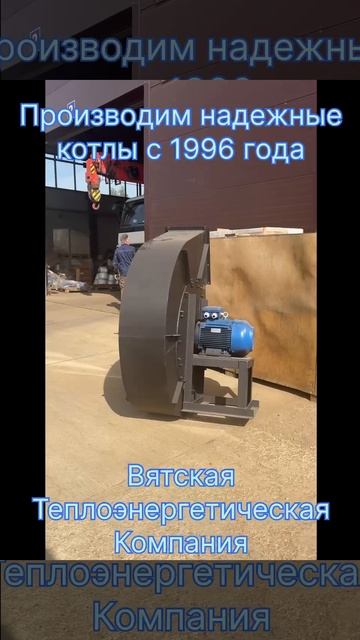

Дымосос для котла ДН-9

Ваш голос учтен
4.4

Оплата по счету на основании договора

Доставка силами ВТЭК + монтажная бригада

О товаре

  • Дымосос для котла от ВТЭК прослужит от 5 лет
  • Работает в средах с температурой воздуха до + 280°С
  • Применяется для удаления дымовых газов от котлов, печей и другого отопительного оборудования
  • Изготовлен в соответствии с требованиями ГОСТ 5976-90 и ТУ 3113-001-10920569-2016
  • Производится в широком ассортименте моделей, полным номинальным давлением до 5 500 Па

 Дымососы для твердотопливных котлов выполняются с правым и левым вращением рабочего колеса. Являются частью дополнительного оборудования котельных агрегатов и обеспечивают эффективное удаление дымовых газов с котлов мощностью до 2,5 МВт.

В комплект поставки дымососа входит:

  • Вентилятор (дымосос) с электрическим двигателем – 1 шт
  • Направляющие аппараты (по требованию заказчика) – 1 комплект
  • Эксплуатационная документация – 1 комплект

 Дымососы для котлов поставляются с различным направлением вращения, а также углом поворота. Также может быть включен ЗИП, преобразователь частоты либо шкаф управления оборудованием, которые не предусмотрены стандартным комплектом.

Технические характеристики

Модель

ДН-3,5

ДН-6,3

ДН-8

ДН-8

ДН-9

ДН-10

ДН-10

ДН-11,2

ДН-11,2

ДН-12,5

Мощность, кВт

3,0

5,5

11

15

15

11

30

22

45

по запросу

Частота вращения, об/мин

1500

1500

1000

1500

1500

1000

1500

1000

1500

по запросу

Производительность полная, м3/час

4500

5100

6700

10500

14500

13500

20400

19000

28700

по запросу

Давление полное, Па

700

950

960

1700

1900

1050

2500

1500

3000

по запросу

Масса, кг

65

200

575

600

710

810

855

1030

1110

по запросу

Принцип работы

Дымосос работает посредством вращения рабочего колеса и создания центробежной силы. Попадая через всасывающий патрубок, газовая смесь, проходит в каналы между лопатками колеса и далее движется к его периферии, направляясь в выходной канал. При этом удаляется газовая смесь – продукты сгорания топлива в топке котельного оборудования.

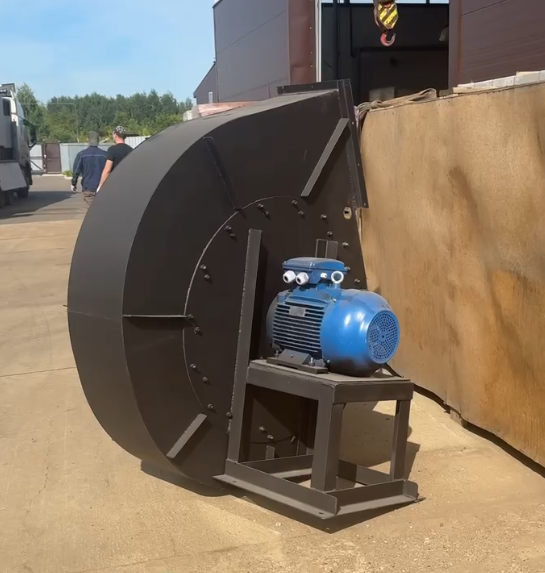

Устройство дымососа для котла

  • Корпус

Кожух спирального типа являющийся неразъемным узлом закрепленным к раме при помощи болтов. Может устанавливаться в любом положении с учетом требований эксплуатационной документации.

  • Рабочее колесо

Узел,состоящий из переднего и заднего дисков, а также листовых лопаток в ступице.

Размещается на валу двигателя с электрическим приводом, фиксируется при помощи торцевой шайбы и болтов, ввернутых в вал движка.

  • Рама

Сварная конструкция с фланцем, к которому закрепляется спиральный корпус. На раме предусмотрено отверстие для установки электродвигателя и теплоизолирующего экрана. Крепление конструкции к фундаменту или виброизоляторам осуществляется через специальные технологические отверстия.
